全國產供應鏈集成高壓LDO穩壓源的LIN收發器-SIT1028GQ

發布日期：2025-12-15發布者：芯力特 分享到:

SIT1028GQ是具有集成高壓LDO穩壓源的LIN收發器。該產品設計、晶圓制造、封裝、測試流程均實現全國化，切實保障國內外客戶的持續穩定供應。

功能描述

SIT1028GQ是一款內部集成高壓LDO穩壓源的本地互聯網絡（LIN）物理層收發器，可為外部ECU（Electronic Control Unit）微控制器或相關外設提供穩定的5V/3.3V電源，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016（12V）和SAE J2602標準。主要適用于使用1kbps至20kbps傳輸速率的車載網絡。SIT1028GQ的LIN總線輸出引腳具有內部上拉電阻，具有總線輸出波形整形功能以減少電磁輻射（EME）。SIT1028GQ以TXD引腳作為輸入端，將微控制器的低壓信號發送至LIN總線，同時LIN引腳接收總線上的數據流，并由接收器的輸出引腳RXD將數據傳回微控制器或傳送到其它微控制器。

 SIT1028GQ可在5.5V~28V工作電壓范圍內，支持12V 應用。SIT1028GQ在休眠模式下可實現極低電流消耗，發生故障時可快速地將功耗降至最低，并且可通過LIN總線進行遠程喚醒，或通過EN引腳上的消息將器件置于正常工作模式。SIT1028GQ提供一個5V/3.3V穩壓源的上電與掉電檢測輸出引腳RSTN，以便于微控制器對穩壓源的供電情況進行監測。

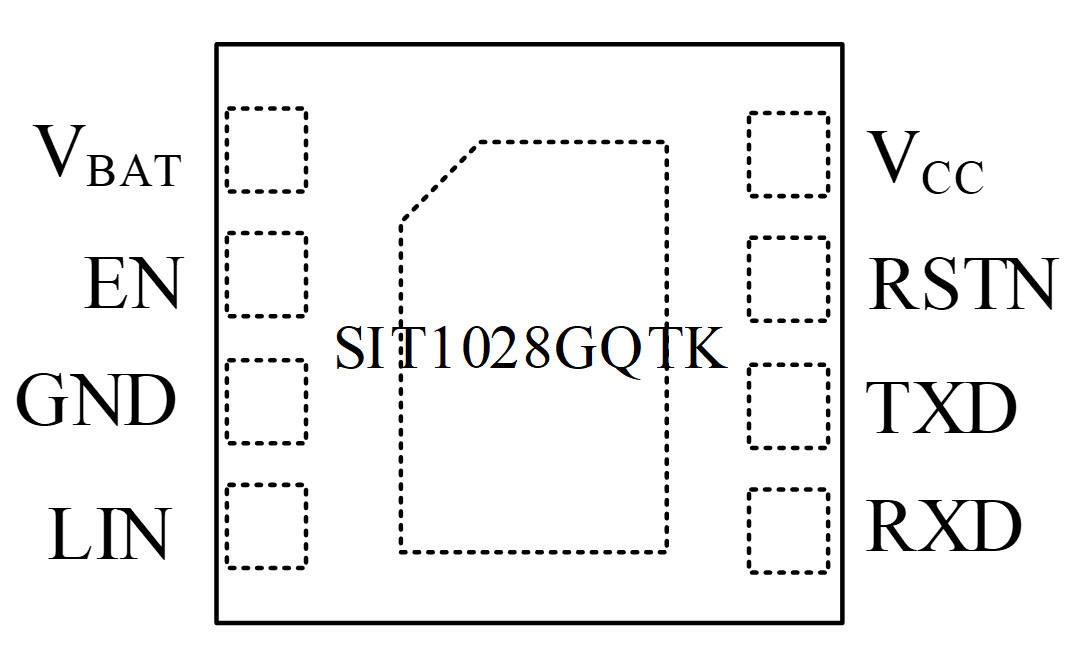

引腳分布圖

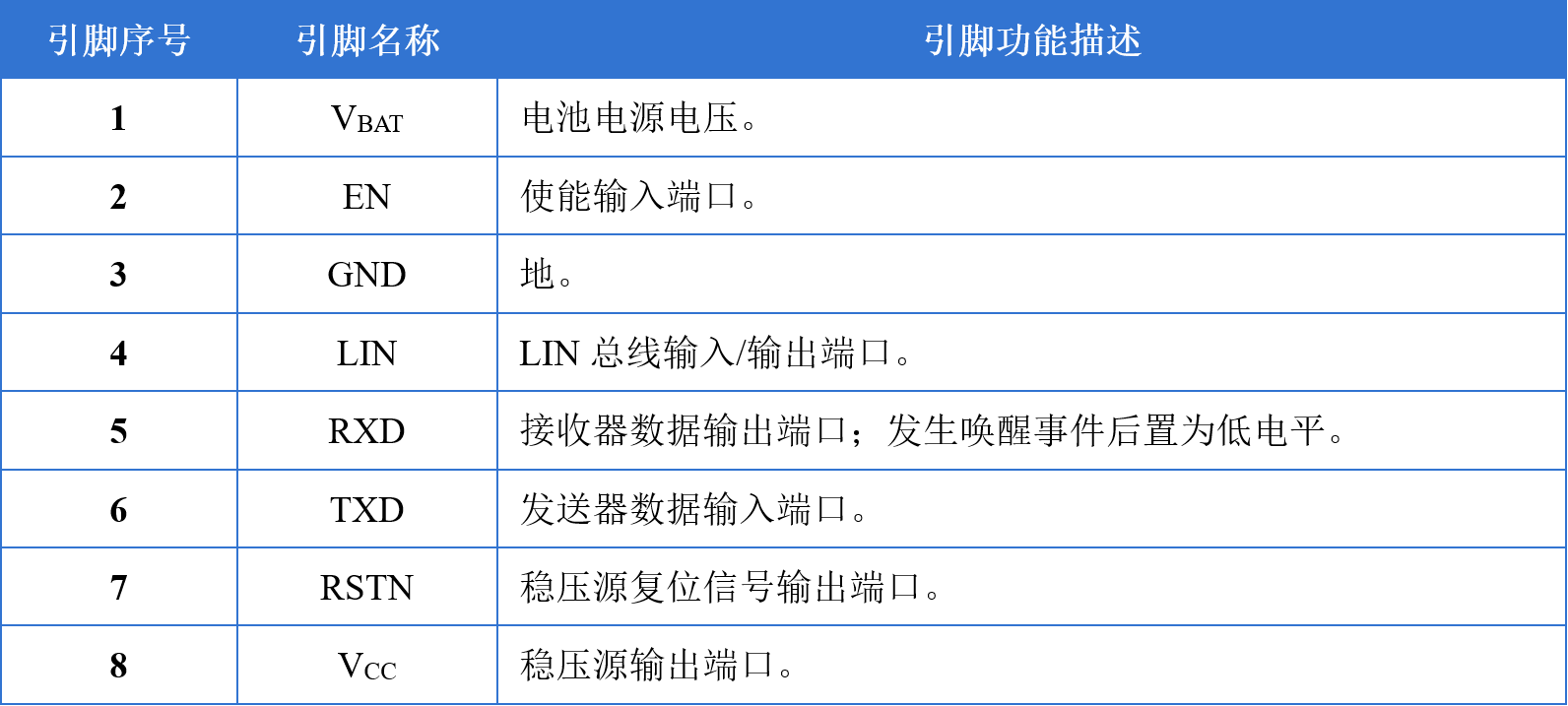

引腳定義

注：DFN3*3-8封裝，可將背面焊盤與PCB板合適的“地”相連，以獲得更好的散熱性能。

應用領域

? 車身電子裝置和照明

? 汽車信息娛樂系統和儀表組

? 混合動力汽車和動力總成系統

? 工業運輸

主要技術指標

? 符合面向汽車應用的AEC-Q100標準；

? 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；

? 帶高壓LDO 5V/3.3V穩壓源輸出，輸出電流可達100mA；

? LIN數據傳輸速率可達20kbps；

? 高電磁兼容（EMC）能力；

? 支持SOP8和DFN3*3-8封裝，DFN3*3-8具有自動光學檢測（AOI）能力。

芯片特點與創新

低功耗電源管理

        · 具有極低功耗的休眠模式

   · 帶有遠程喚醒功能

   · 睡眠模式高壓LDO關閉輸出讓整個節點掉電

保護機制

        · 發送數據（TXD）顯性超時功能

   · 總線限流保護功能

   · 5V/3.3V穩壓源限流保護功能

   · 5V/3.3V穩壓源輸出欠壓檢測功能

   · 穩壓源上電與掉電狀態通過引腳RSTN輸出

   · 電池欠壓保護功能

           · 總線端子和電池引腳具有抗汽車環境瞬變的保護能力（符合ISO7637標準）

   · 總線端子對電池和接地具有短路保護

   · 過熱保護功能
